背景画像を表示する

背景画像を画面に表示し、少しずらします

2022-11-15

画像、ResCompに関する記述を追加

2022-06-12

公開

コード

res_image.res

PALETTE bg_palette "kyotosi_title.png"
TILESET bg_tileset "kyotosi_title.png" NONE ALL
MAP bg_map "kyotosi_title.png" bg_tileset NONE

main.c

#include <genesis.h>
#include "res_image.h"

int main(u16 hard) {
    // タイルの初期位置
    u16 index = TILE_USERINDEX;

    // 背景画像のタイル情報セットを読み込む
    VDP_loadTileSet(&bg_tileset, index, DMA);
    // 背景画像のパレット情報(色)を設定する
    PAL_setPalette(PAL0, bg_palette.data, DMA);
    // Map構造体をBG_Aプレーンに作成する
    Map* bg = MAP_create(&bg_map, BG_A, TILE_ATTR_FULL(PAL0, FALSE, FALSE, FALSE, index));
    // 指定位置に背景を移動させたい場合(タイル単位、右下が基準、左上方向が正)
    MAP_scrollTo(bg, 1, 2);

    // メインループ
    while (TRUE) {
        SYS_doVBlankProcess();
    }

    // Map構造体をメモリから解放する
    MEM_free(bg);

    return 0;
}

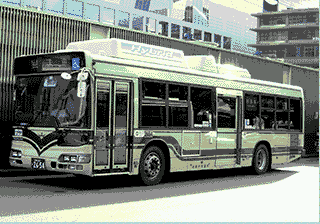

実行結果

上記コードをSGDK1.70でコンパイルし
Gens v2.14 Souvenirで実行したスクリーンショット

解説

画像

メガドライブ(Genesis)は16色を1セットとするパレットを4つ使うことが出来ます。
当コードでは背景を1パレットだけ使用して表示するために、フルカラー写真から16色に減色した画像を用意しました。
保存形式はPNG(8bit)です。BMP画像も使用できますが、こちらも8bitでなければいけません。

ResComp

画像ファイルをSGDK内で扱うには、ResComp¹を利用します(利用せずに扱うことも可能です)。
ResCompの使用にはresファイルの作成(当ページではres_image.res)と、resファイルから作成されるヘッダファイル(.h)のインクルードが必要(当ページではmain.c 2行目)になります。

背景(MAP)

公式wikiによると、使いやすくて大きな背景マップを処理できるので、標準でMAP APIを使うべきとのことです。
SGDKに同梱されているサンプル「sonic」では実際に10240x1280ピクセルという巨大な画像ファイルを読み込んでいます。
23行目のMEM_free命令には到達しないのでなくても良いのですが、一応「sonic」に合わせて記述しています。

ダウンロード

background.zip

参考

• Tuto Background · Stephane-D/SGDK Wiki · GitHub
